（1）一体化多效澄清系统简介

一体化多效澄清系统是一种先进的自来水排水处理技术，该系统基于加载沉淀池的基础上进行改进，集成了化学混凝、机械搅拌、加载沉淀、斜管分离等多种有利于固液分离的技术。既保持了加载沉淀池的高速、紧凑、出水水质好、抗冲击能力强、节约运行费用的优势，又增加了操作运行的灵活性。能够针对不同的水质和应用实现不同载体的投加，或无需投加的灵活性。

（2）一体化多效澄清系统构成

多效澄清系统由以下几个主要部分构成：

混凝反应池：采用机械混凝搅拌，反应时间为1－2分钟。在混凝反应池中，待沉淀水与排泥水中自有大量混凝剂进行混凝反应，同时与回收的载体/污泥和补充的载体进行充分的接触反应。

絮凝反应池：内装有絮凝反应搅拌器、导流筒、导流板和絮凝剂投加环等，形成导流筒内外不同的絮凝能量差。导流筒内部絮凝速度快，由一个轴流搅拌机进行搅拌和提升，将由投加环投加的絮凝剂、回收的载体和回流污泥、待絮凝混凝水进行充分的搅拌混合，并推动混合液在反应器内不断循环流动，促使体积较大、密实、均匀的矾化的形成。

预沉淀：超过90％的絮体在此区沉淀浓缩，浓缩池内设置带有栅条的刮泥机，提高污泥浓缩效果。浓缩污泥的浓度在一般都达到10-20g/L。

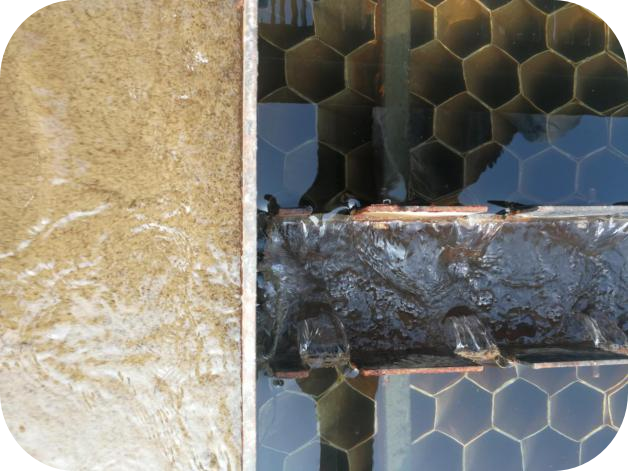

此外，还包括斜管分离区和载体回收等部分。完整的系统设计旨在实现污泥浓缩、调质、脱水等功能的集成化处理，并根据水质波动情况，通过全自动化控制，确保出水稳定达标。
